Exercicis Packet Tracer¶
Subnetting i encaminament¶

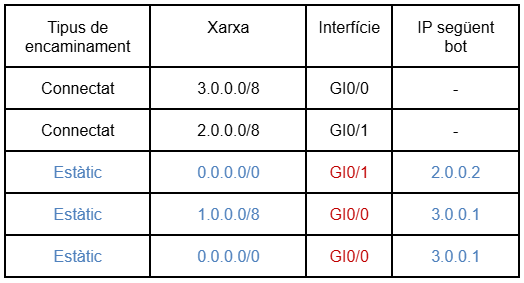

Per a les taules d'encaminament que es demanen als següents exercicis, fes servir una taula equivalent a la següent:
Exercici 1. De les adreces IP que s'especifiquen a continuació, indica:¶
- Quin és l’id de xarxa (subxarxa)?
- Quina és l’adreça de broadcast?
- Quants de hosts hi poden haver a la xarxa (subxarxa)?
- La màscara en format CIDR o en format de 4 octets decimals (segons la que s’aporti)
- Classe de la xarxa (subxarxa)
Cas 1: 215.215.215.213 Mask 255.255.255.248
| Address: | 215.215.215.213 | 11010111.11010111.11010111.11010 101 |
|---|---|---|
| Netmask: | 255.255.255.248 = 29 | 11111111.11111111.11111111.11111 000 |
| Wildcard: | 0.0.0.7 | 00000000.00000000.00000000.00000 111 |
| => | ||
| Network: | 215.215.215.208/29 | 11010111.11010111.11010111.11010 000 |
| HostMin: | 215.215.215.209 | 11010111.11010111.11010111.11010 001 |
| HostMax: | 215.215.215.214 | 11010111.11010111.11010111.11010 110 |
| Broadcast: | 215.215.215.215 | 11010111.11010111.11010111.11010 111 |
| Hosts/Net: | 6 | Class C |
Cas 2: 192.168.0.192 Mask 255.255.254.0
| Address: | 192.168.0.213 | 11000000.10101000.0000000 0.11010101 |
|---|---|---|
| Netmask: | 255.255.254.0 = 23 | 11111111.11111111.1111111 0.00000000 |
| Wildcard: | 0.0.1.255 | 00000000.00000000.0000000 1.11111111 |
| => | ||
| Network: | 192.168.0.0/23 | 11000000.10101000.0000000 0.00000000 |
| HostMin: | 192.168.0.1 | 11000000.10101000.0000000 0.00000001 |
| HostMax: | 192.168.1.254 | 11000000.10101000.0000000 1.11111110 |
| Broadcast: | 192.168.1.255 | 11000000.10101000.0000000 1.11111111 |
| Hosts/Net: | 510 | Class C, Private Internet |
Cas 3: 10.10.10.10 / 10
| Address: | 10.10.10.10 | 00001010.00 001010.00001010.00001010 |
|---|---|---|
| Netmask: | 255.192.0.0 = 10 | 11111111.11 000000.00000000.00000000 |
| Wildcard: | 0.63.255.255 | 00000000.00 111111.11111111.11111111 |
| => | ||
| Network: | 10.0.0.0/10 | 00001010.00 000000.00000000.00000000 |
| HostMin: | 10.0.0.1 | 00001010.00 000000.00000000.00000001 |
| HostMax: | 10.63.255.254 | 00001010.00 111111.11111111.11111110 |
| Broadcast: | 10.63.255.255 | 00001010.00 111111.11111111.11111111 |
| Hosts/Net: | 4194302 | Class A, Private Internet |
Exercici 2. Sobre els casos anteriors i amb el fitxer del PT que trobaras abaix fes:¶
- Connecta el segon PC de cada sector al concentrador
- Assigna la següent IP disponible de cada rang utilitzat i calculat en l'exercici anterior
- Verifica i captura evidències de que hi ha connectivitat entre els pcs que haurien de tenir connectivitat i que NO n'hi ha entre els que NO n'haurien de tenir (PC0 amb PC1; Laptop1 amb Laptop2; PC2 amb PC3. Qualsevol altra combinació no ha de tenir connectivitat)
- Raona i explica perquè tenen connectivitat les combinacions anteriors i la resta no. Què passaria si un usuari canviés la IP de Laptop0 a la IP 215.215.215.214? Justifica la resposta i comprova-ho amb el PT. Captura evidències de la comprovació.
Fitxer PT exercici2

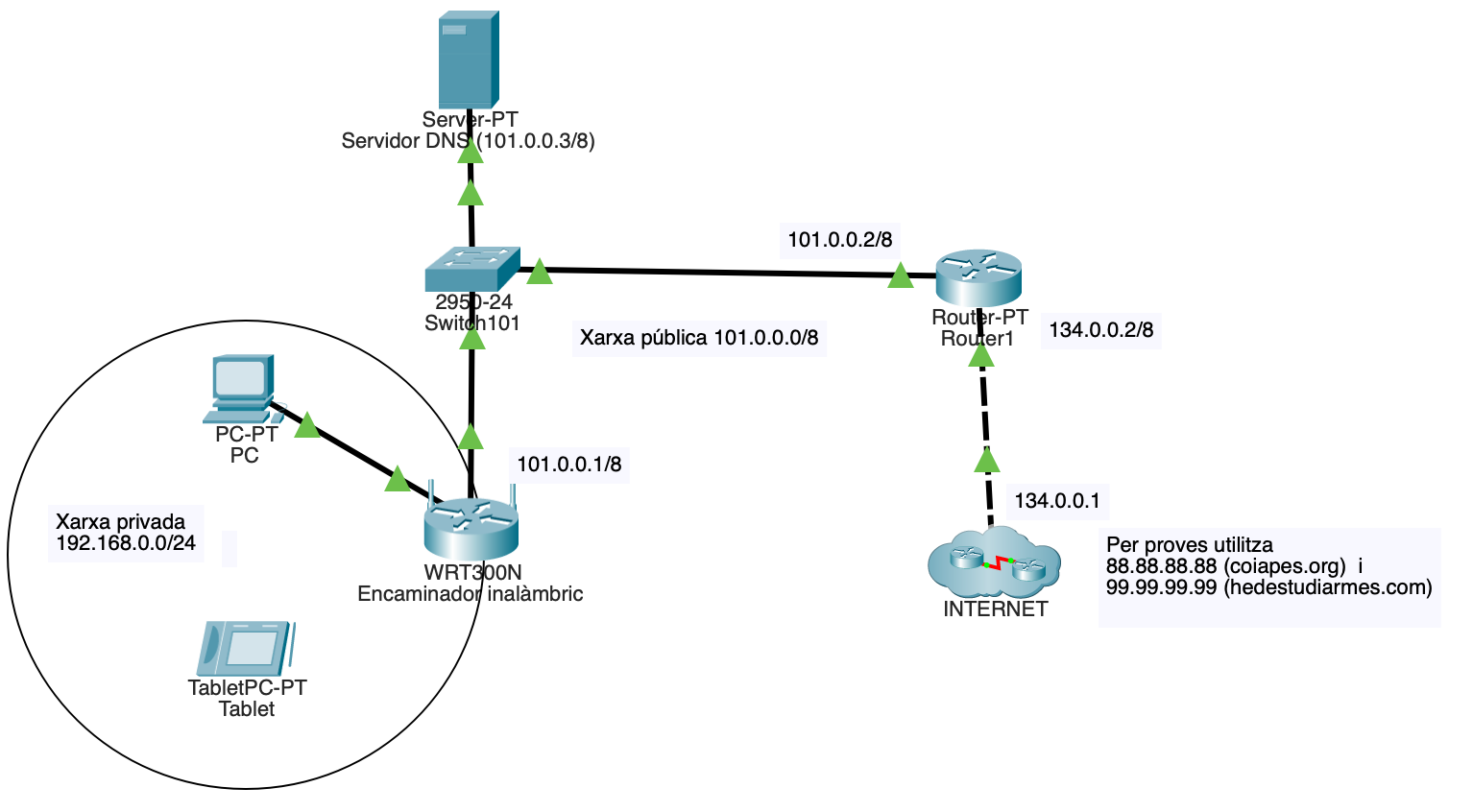

Exercici 3. Al fitxer adjunt trobaràs un esquema amb una configuració inicial ja feta. Allò que es demana és el següent:¶
- Configura l'encaminador inalàmbric perquè els dos elements de la xarxa privada puguin tenir accés a internet. Hauràs de fer una configuración completa incloent:
- "Network Setup" incloent DHCP Server sobre la xarxa indicada (192.168.0.0 / 24)
- "Internet Setup" (de manera que tengui la IP 101.0.0.1 / 8)
- "Wireless" utilitzant WPA2 Personal, encriptació AES i contrasenya 12345678
Fitxer PT exercici3
Exercici 4. Partint de la base del fitxer anterior, hauras de completar la configuració (taula d'encaminament) dels encaminadors 1 i 2, de manera que hi hagi connectivitat completa entre els elements de l'esquema plantejat.¶
Fitxer PT exercici4

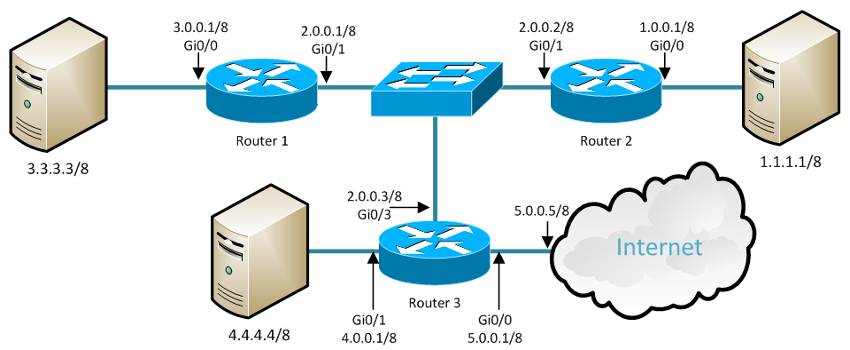

Exercici 5. En el següent esquema, utilitzant encaminament estàtic, indica quines serien les taules d'encaminament dels encaminadors 1, 2 i 3 per a un funcionament correcte de la comunicació.¶
Fitxer PT exercici5

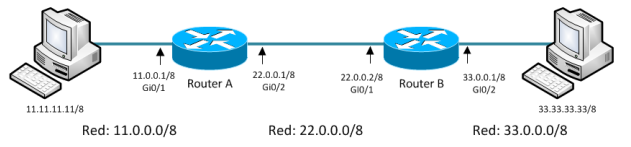

Exercici 6. A partir del següent esquema completa les taules d'encaminament dels encaminadors A i B.¶

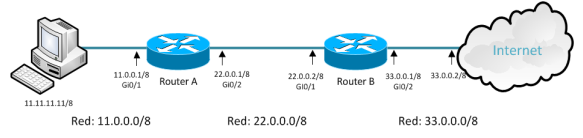

Exercici 7. A partir del següent esquema completa les taules d'encaminament dels encaminadors A i B.¶

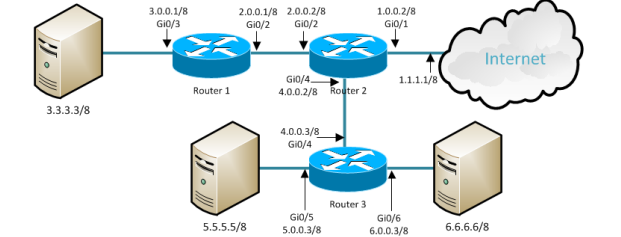

Exercici 8. En el següent esquema, utilitzant encaminament estàtic, indica quines serien les taules d'encaminament dels encaminadors 1, 2 i 3 per a un funcionament correcte de la comunicació.¶

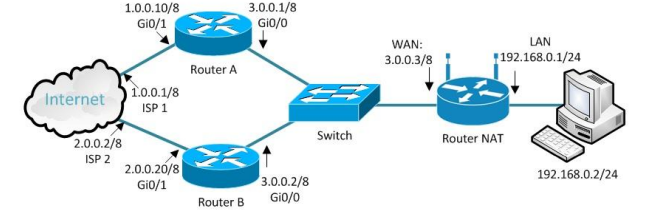

Exercici 9. Una empresa que té contractades dues connexions a l'exterior amb dos ISP diferents, utilitza encaminament estàtic a tots els seus routers i per a totes les rutes. L'esquema de xarxes de l'empresa és el que es mostra.¶
VLANs¶

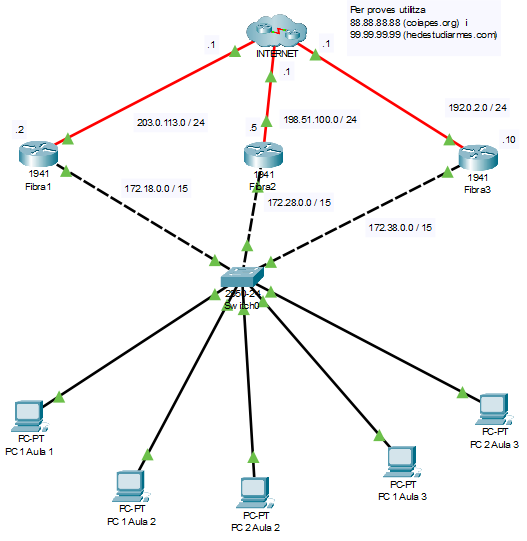

Exercici 10. En un institut hi ha 3 fibres amb connexió a internet i amb la distribució de dispositius que es mostra a l'esquema. Planteja una solució perquè cada Aula utilitzi una fibra mantenint la distribució física.¶
Fitxer PT exercici6

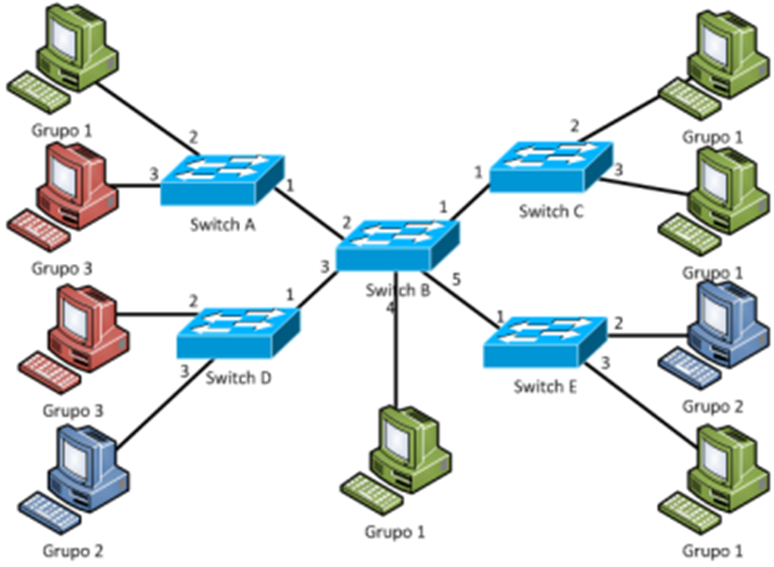

Exercici 11. A partir del següent esquema determina quins enllaços han de ser troncals:¶
Pista

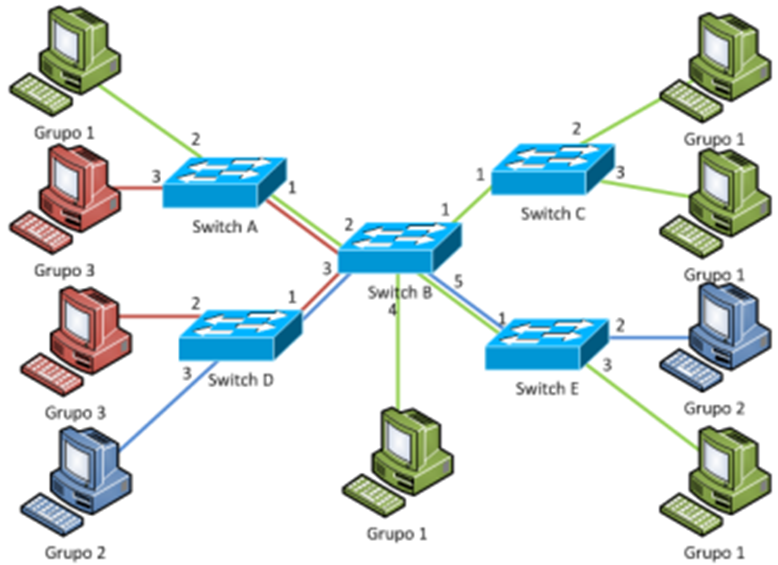

Per saber quins ports hem de posar en mode troncal i en mode accés podem utilitzar un truc que consisteix a unir els PCs de diferents grups amb línies de colors, assenyalant el recorregut que caldria fer per comunicar els uns amb els altres com es mostra a continuació:
Els ports dels quals surti més d'un color seran ports troncals.
Exercici 12. Utilitzant el Packet Tracer i en un switch, configura dues VLANs:¶
- VLAN 10 (Nom: Professors)
-
VLAN 20 (Nom: Alumnes).
-
Assigna els ports FastEthernet 0/1 a 0/5 a la VLAN 10 i els ports FastEthernet 0/6 a 0/10 a la VLAN 20.
Pregunta addicional
Quina ordre s’utilitza per verificar les VLANs creades i els ports assignats?
Exercici 13. Configura un enllaç trunk entre dos switches (SwitchA i SwitchB) que transporti les VLANs 10, 20 i 30. Estableix la VLAN 99 com a VLAN nativa.¶
Note
Cerca informació sobre què és la VLAN nativa
Pregunta addicional
Quina diferència hi ha entre un port en mode trunk i un port en mode access? Escriu-ho una explicació amb les teves paraules de la manera més clara possible però utilitzant la terminologia adequada.

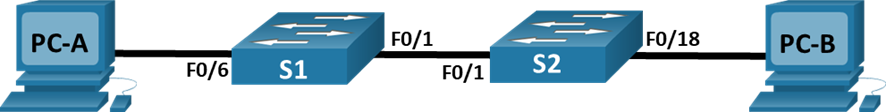

Exercici 14. Fes una configuració de VLAN i enllaços troncals així com està especificat a l'esquema i amb les dades de la taula.¶
Taula d'assignació d'adreces
| Dispositiu | Interfície | Adreça IP | Màscara de subxarxa | Gateway predeterminat |
|---|---|---|---|---|
| S1 | VLAN 1 | 192.168.1.11 | 255.255.255.0 | N/D |
| S2 | VLAN 1 | 192.168.1.12 | 255.255.255.0 | N/D |
| PC-A | NIC | 192.168.10.3 | 255.255.255.0 | 192.168.10.1 |
| PC-B | NIC | 192.168.10.4 | 255.255.255.0 | 192.168.10.1 |
