Pràctica 1 VLANs i Packet Tracer

OBJECTIU DE L'ACTIVITAT

Definir i veure les capacitats de les VLAN’s utilitzant el software de Cisco Packet Tracer.

DESENVOLUPAMENT DE L’ACTIVITAT. PART 1

Inicialment tenim la següent topologia de xarxa:

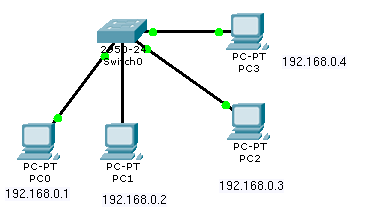

Esquema inicial
Esquema inicial

Realitza les següents accions i demostra amb una captura d’imatge que has tingut èxit:

  1. Crea la topologia de la imatge amb el Packet Tracer. ATENCIÓ, els hosts amb adreça lògica parell han d’anar en un port parell del switch, i els hosts amb adreça lògica senar han d’anar en un port senar del switch

  2. Verifica que els diferents hosts es veuen entre ells.

DESENVOLUPAMENT DE L’ACTIVITAT. PART 2

Realitza les següents accions i demostra amb una captura d’imatge que has tingut èxit:

  1. Al disseny de la xarxa realitzat amb el Packet Tracer, crea les VLAN’s definides en la taula següent. Emplena la darrera columna amb els valors adequats.
id. VLAN nom hosts ports
2 ALUMNES 192.168.0.2 i 192.168.0.4
3 PROFESSORS 192.168.0.1 i 192.168.0.3

  1. ( ⚠ Requereix recerca per part teva 📖 📚 ) Especifica les ordres necessàries per crear una de les xarxes virtuals anteriors.

  2. ( ⚠ Requereix recerca per part teva 📖 📚 ) Especifica les ordres necessàries per assignar un dels ports del switch a la vlan corresponent.

  3. Verifica que els hosts de la vlan 2 no veuen als hosts de la vlan 3.

  4. Dibuixa un esquema dels ports del switch on es pugui veure a quina vlan pertany cada port.

  5. Intenta modificar l’identificador d’una de les vlan posant-li el valor 1. Ha generat algun problema? Per què? Raona la resposta.

DESENVOLUPAMENT DE L’ACTIVITAT. PART 3

La vida evoluciona i amb la vida la nostra topologia de xarxa:

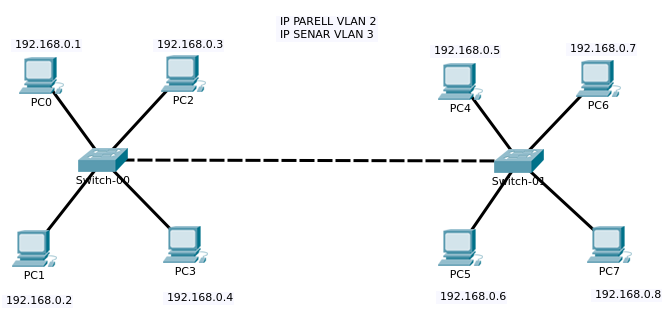

Esquema evolucionat
Esquema evolucionat

ATENCIÓ: els ports parells continuen sent per la VLAN 2, i els senars per la VLAN 3.

Realitza les següents accions i demostra amb una captura d’imatge que has tingut èxit:

  1. Crea la topologia de la imatge. CONSELL: primer fes que funcionin els switch de forma independent i després intenta solucionar la connexió entre switch's. Verifica que els hosts d’una mateixa vlan es veuen encara que estiguin en commutadors diferents, i que al mateix temps, no veuen als hosts de l’altra vlan.

  2. Explica que has de fer per aconseguir que els hosts que estan connectats al Switch0 vegin als hosts de la mateixa vlan que estan connectats al Switch1.

  3. Explica les passes que has seguit per configurar els dos commutadors per aconseguir que els hosts que estan connectats al Switch0 vegin als hosts de la mateixa vlan que estan connectats al Switch1

  4. Dibuixa un esquema dels ports dels commutadors on es pugui veure clarament a quina vlan pertany cada port.
