Exercicis Packet Tracer

Subnetting i encaminament

Recomanacions generals:

  • Adreçament: Utilitza màscares /24 per a xarxes locals i /30 per a enllaços entre routers.
  • Verificació: Fes servir ping i traceroute des dels PCs per comprovar la connectivitat.

Exercici 1. Interconnexió entre dues xarxes i un encaminador

Tenim dues xarxes privades 172.16.100.0 / 24 i la 172.17.99.0 / 24. Es demana que es crei amb packet tracer una simulació per fer la interconnexió de les dues xarxes, verificant la connectivitat entre tots els dispositius.

Fitxer PT exercici1

codi
Col·lecció 2 exercici 1

Exercici 2. Configuració bàsica de VLANs

Crea dues VLANs (VLAN 10 i VLAN 20) en un switch.

Assigna 2 PCs a la VLAN 10 i 2 PCs a la VLAN 20.

Verifica que els PCs de la mateixa VLAN poden comunicar-se, però no amb els de l'altra VLAN.

Exercici 3. Configuració de VLANs entre switchs

Connecta dos switchs amb un enllaç trunk.

Crea la VLAN 30 en ambdós switchs.

Assigna un PC a cada switch dins la VLAN 30.

Comprova que poden comunicar-se malgrat estar en switchs diferents.

Exercici 4. Configuració de DHCP per VLANs

Configura un switch per actuar com a servidor DHCP per a dues VLANs (VLAN 80 i VLAN 90).

Assigna rang d'adreces diferents per a cada VLAN.

Verifica que els PCs reben adreces IP automàticament de la VLAN corresponent.

Aquí tens 10 enunciats d’exercicis bàsics d’encaminament entre xarxes privades, sense incloure VLANs, combinant diferents nombres d’encaminadors (fins a 4) i xarxes (fins a 7). Tots es poden resoldre amb Packet Tracer utilitzant configuració gràfica (no CLI).

Exercici 5: Xarxa simple amb 1 encaminador i 2 xarxes

  • Configura un encaminador (Router0) amb dues interfícies:
    • Fa0/0: Xarxa 192.168.1.0/24 (connecta 2 PCs).
    • Fa0/1: Xarxa 192.168.2.0/24 (connecta 2 PCs).
  • Assigna adreces IP estàtiques als PCs i verifica la comunicació entre les dues xarxes.

Exercici 6: 2 encaminadors i 3 xarxes en cadena

  • Connecta Router0 i Router1 amb un enllaç serial (10.0.0.0/30).
  • Router0:
    • Xarxa 192.168.1.0/24 (2 PCs).
  • Router1:
    • Xarxa 192.168.2.0/24 (2 PCs).
  • Configura encaminament estàtic als routers per permetre comunicació entre totes les xarxes.

Exercici 7: 3 encaminadors en estrella (4 xarxes)

  • Router0 (centre) connectat a:
    • Router1: Xarxa 192.168.1.0/24.
    • Router2: Xarxa 192.168.2.0/24.
    • Router3: Xarxa 192.168.3.0/24.
  • Assigna una xarxa /30 per a cada enllaç entre routers.
  • Configura rutes estàtiques per interconnectar totes les xarxes.

Exercici 8: 2 encaminadors i 4 xarxes (amb redundància)

  • Router0 i Router1 connectats amb dos enllaços (serial i Ethernet):
    • Enllaç 1: 10.0.0.0/30 (serial).
    • Enllaç 2: 10.0.1.0/30 (Ethernet).
  • Cada router té dues xarxes locals (192.168.1.0/24 i 192.168.2.0/24).
  • Configura encaminament estàtic per utilitzar només l’enllaç serial com a primari.

Exercici 9: 4 encaminadors i 5 xarxes (topologia en anell)

  • Connecta 4 routers en anell amb enllaços /30:
    • Router0 → Router1 → Router2 → Router3 → Router0.
  • Cada router té una xarxa local (192.168.X.0/24, on X és 1 a 4).
  • Configura rutes estàtiques per evitar bucles (simulant un protocol d’encaminament).

Exercici 10: 3 encaminadors i 6 xarxes (jeràrquic)

  • Router0 (nivell superior) connectat a Router1 i Router2 (nivell inferior).
  • Cada router inferior té dues xarxes locals (192.168.X.0/24 i 192.168.Y.0/24).
  • Utilitza xarxes /30 per als enllaços entre routers.
  • Configura rutes per defecte (default route) als routers inferiors cap a Router0.

Exercici 7: 2 encaminadors i 3 xarxes amb DHCP

  • Router0 actua com a servidor DHCP per a la xarxa 192.168.1.0/24.
  • Router1 té una xarxa 192.168.2.0/24 amb adreces estàtiques.
  • Connecta els routers amb un enllaç 10.0.0.0/30.
  • Verifica que els PCs de la xarxa DHCP poden comunicar-se amb la xarxa estàtica.

Exercici 8: 4 encaminadors i 7 xarxes (topologia malla parcial)

  • Connecta 4 routers en una topologia mixta (alguns enllaços directes, altres no).
  • Cada router té 1 o 2 xarxes locals (192.168.X.0/24).
  • Configura encaminament estàtic per assegurar connectivitat entre totes les xarxes.

Exercici 9: 3 encaminadors i 4 xarxes amb NAT

  • Router0 té una xarxa privada (192.168.1.0/24) i una interfície pública (simulada amb 203.0.113.0/30).
  • Router1 i Router2 tenen xarxes privades (192.168.2.0/24 i 192.168.3.0/24).
  • Configura NAT a Router0 per permetre als PCs de les xarxes privades accedir a la "Internet" pública.

Recorda

Tenim un exercici fet a classe sobre el NAT. Intenta recordar el concepte i aplica'l a aquest execici.

Exercici 10: Exercici complet VLAN + Subnetting

exercici13

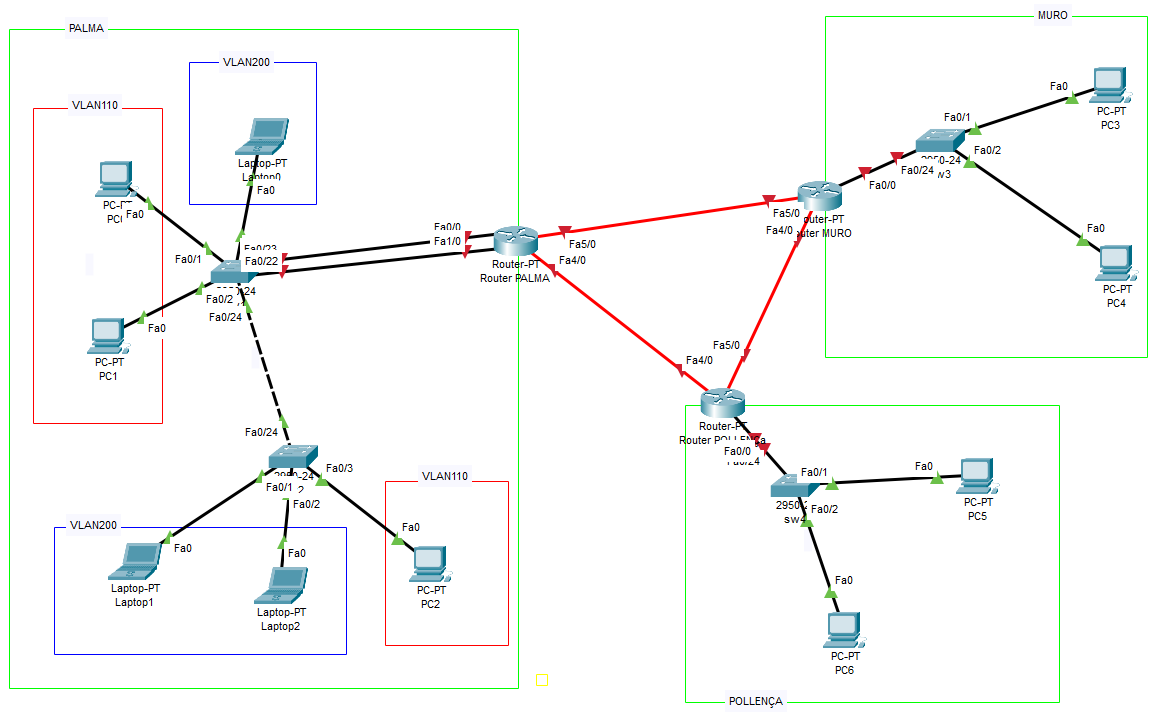

Esquema exercici 10

En l’esquema pots observar que hi ha tres xarxes (PALMA, MURO i POLLENÇA) interconnectades a través d’encaminadors. Sen’s demana el següent:

  • A la xarxa de Palma tenim assignada la xarxa 172.17.100.0/24, però ara ens demanen que hi facem dues VLANs:
    • VLAN110
    • VLAN200

La primera haurà de tenir l’adreçament IP de la tercera subxarxa resultant de fer subnetting de 172.17.100.0/24 amb máscara CIDR 27.

La segona haurà de tenir l’adreçament IP de la cinquena subxarxa resultant de fer subnetting de 172.17.100.0/24 amb máscara CIDR 27.

  • Assigna totes les IPs, de forma manual, als dispositius de la xarxa de Palma
  • La xarxa de Muro ha de tenir la xarxa 172.17.150.0/24
  • Assigna totes les IPs, de forma manual, als dispositius de la xarxa de Muro
  • La xarxa de Pollença ha de tenir la xarxa 172.17.151.0/24
  • Assigna totes les IPs, de forma manual, als dispositius de la xarxa de Pollença
  • Ara hauràs de configurar els encaminadors de manera que tots els ordinadors es puguin veure amb la resta d’ordinadors (tots amb tots). Les xarxes per intercomunicar els encaminadors han de sortir de la xarxa 10.10.10.0/24, fent subnetting amb màscara de 30 bits.

Per aquest exercici i amb l’objectiu de poder intercomunicar les VLANs 110 i 200 amb la resta de xarxes i també entre elles, s’ha disposat un router amb dos ports assignats un per a cada VLAN. Pensa com hauràs de realitzar la configuració, tenint en compte que en aquest esquema, cada VLAN ha de disposar d’un gateway per defecte.

Fitxer PT exercici10

codi
Col·lecció 2 exercici 10
